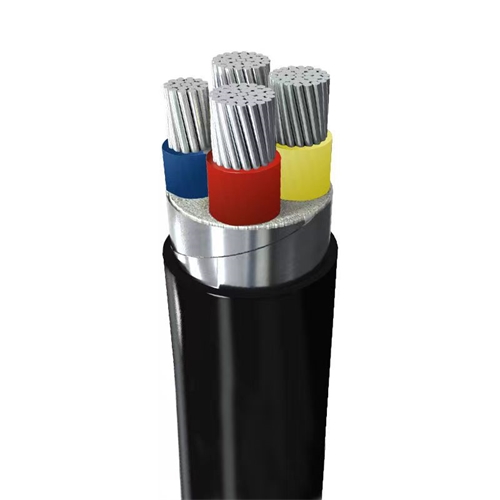

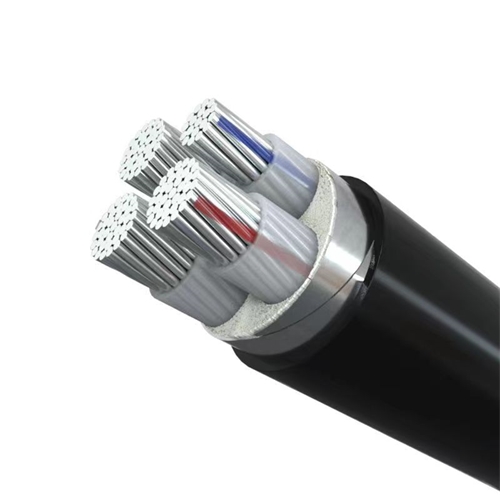

1.8/3kv YJLHV22鋁合金電纜光伏電纜安裝需要注意什么？交投電纜

1. 安裝前準備

• 設計規劃：根據光伏系統的設計要求，詳細規劃電纜敷設路徑，包括起點、終點、轉彎點及固定點等，并繪制施工圖紙。
• 材料與工具準備：準備好電纜、接線盒、電纜橋架、固定夾具、接地裝置等材料，以及電纜切割器、剝線鉗、壓接工具、絕緣測試儀等工具。

• 環境檢查：檢查安裝環境，確保無潮濕、腐蝕性氣體等潛在危險因素，清理敷設路徑上的雜物。

• 云南電投線纜有限公司，交投電纜。

2. 電纜敷設

• 測量與剪裁：根據設計路徑精確測量電纜長度，使用專用工具進行剪裁。
• 絕緣檢查：檢查電纜外觀無損傷，絕緣層完好，并使用絕緣測試儀測試電纜的絕緣電阻。
• 敷設路徑：按照設計路徑敷設電纜，避免過度彎曲，尤其注意最小彎曲半徑不應小于電纜外徑的7倍。在終端、轉彎處、中間接頭及分支箱兩側應固定電纜。
• 敷設方式：可采用直埋、電纜溝、橋架敷設等方式，敷設路徑應盡量避開地下管道、公路、鐵路和通信電纜。

3. 接頭與終端處理

• 接頭處理：若需進行電纜接頭處理，應使用專用接頭套件，按照廠家說明進行壓接或焊接，確保接頭密封良好，無裸露金屬部分。
• 終端處理：終端處應確保電纜絕緣層完好，并采用合適的絕緣材料進行封包處理。

4. 接地與防護

• 鎧裝接地：YJLHV22電纜的鋼帶鎧裝層應可靠接地，確保接地電阻符合設計要求。
• 防護措施：在溫度變化大、振動場所或建筑物沉降縫、伸縮縫等特殊環境下，應采用蛇形敷設方式，以減小電纜受到的應力和振動。

5. 測試與調試

• 性能測試：敷設完成后，進行電纜的絕緣電阻測試、相位核對等電氣性能測試。

• 系統調試：啟動光伏系統，檢查電纜系統的運行狀況，確保無異常。

• 交投電纜-昆明電纜廠。

6. 安全與維護

• 安全規范：施工過程中嚴格遵守安全操作規程，佩戴絕緣手套、安全帽等防護用品，確保用電安全。
• 定期檢查：安裝完成后，定期檢查電纜的絕緣性能、接頭連接情況及固定裝置的可靠性，特別是在惡劣環境下應增加檢查頻次。
